양산 하늘공원 사제관 증축공사

위치

경남 양산 하늘공원 내

    <건축개요>
    위치 : 경남 양산 하늘공원 일대
    공사년도 : 2021년
    기존 구조 : 1층 철근콘크리트 슬라브 구조
    증축 면적 : 약 61평 (약 202㎡)
    적용 공법 : 옥상 슬라브 상부 강구조 역보 보강 + CFS 경량철골구조 증축

    기존 건물은 1층 콘크리트 슬라브 구조로 시공되어 있었으며, 건물 특성상 내부 천장을 철거하고 하부에서 구조 보강을 진행하기 어려운 조건이었습니다.
    이에 따라 본 프로젝트는 기존 공간의 훼손을 최소화하면서 수직 증축을 실현하는 구조 전략이 핵심 과제가 되었는데, 해결 방식은 한가지.
    기존 슬라브 하부가 아닌 옥상 슬라브 상부에서 구조를 보강하는 역보 보강 개념(Inverted beam reinforcement)’을 적용한 것입니다. 바닥슬라브에 앙카링 하지 않고 기존 하부 콘크리트보에 인라이닝 시키고 상부 기존 파라펫 구조체에 강관을 고정하여 향후 발생할 수 있는 누수등의 우려를 최소화하였으며 슬라브를 손상시키지 않는 배관구배를 확보하여 기존건물에 부담을 최소화한 사례입니다.

    구조 솔루션

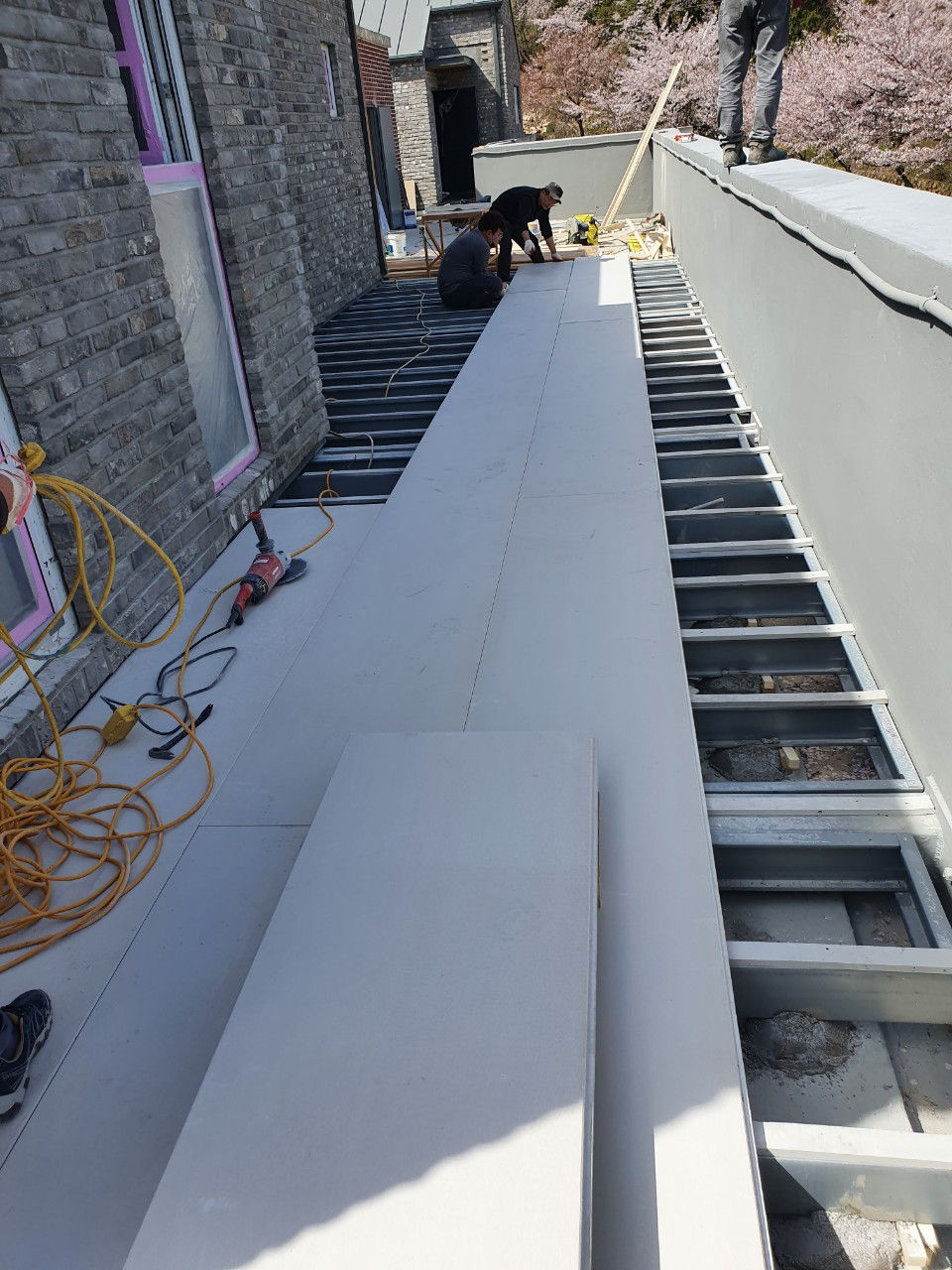

    -옥상 슬라브 상부 구조보강
    -각관(사각 강관)을 이용하여 슬라브 상부에 보강 프레임을 구성
    -기존 구조체에 전달되는 하중을 재분배하여 안전성 확보
    -내부 마감 철거 없이 시공 가능

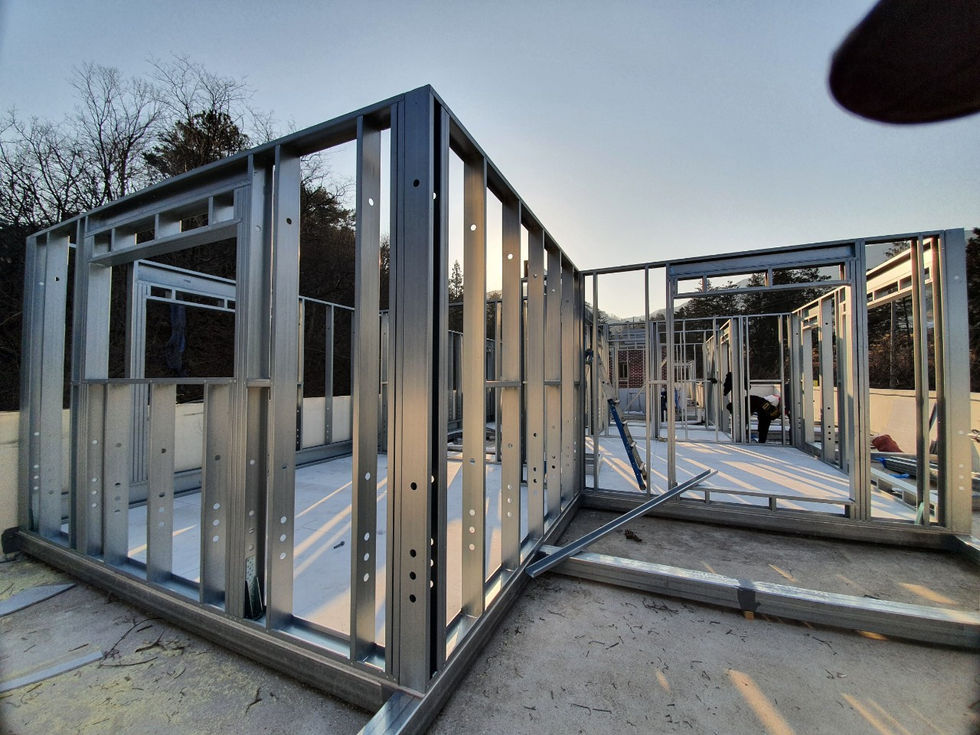

    -경량 CFS 구조 적용
    -냉간성형강(CFS) 구조를 적용하여 자중을 최소화
    -기존 RC 구조에 가해지는 추가 하중을 크게 저감
    -정밀 제작 및 건식 시공을 통해 공기 단축
    -단열 및 마감 통합 설계
    구조 보강 이후 단열층을 포함한 건식 외피 구성
    기존 건물 성능을 유지·보완하면서 에너지 성능 향상

    Why CFS for Vertical Extension?
    수직 증축에서 가장 중요한 요소는 하중 관리입니다.
    철근콘크리트나 중량 철골 구조는 기존 구조체에 부담을 줄 수밖에 없습니다. 반면 CFS 구조는 다음과 같은 장점을 가집니다:

    ✔ 높은 강도 대비 낮은 자중
    ✔ 기존 건물 사용을 유지한 상태에서 시공 가능
    ✔ 건식 공법으로 공사 중 소음·분진 최소화
    ✔ 구조·단열·외피를 통합한 시스템 구축 가능

    61평 규모의 수직 증축을 기존 슬라브 상부에서 안정적으로 구현할 수 있었던 것은, 바로 이 경량 구조 시스템의 합리성 덕분입니다.

    프로젝트 의의
    이 프로젝트는 단순한 증축 공사가 아니라, 기존 공간을 존중하면서
    구조적 안전성을 확보하고 최소 개입으로 최대 효과를 만드는
    도심 및 기존 건축물 리노베이션·수직증축의 현실적인 대안을 제시한 사례입니다.
    특히, 내부 철거 없이 상부에서 구조를 해결한 점은 향후 공공건축·종교시설·학교·근린시설 등 운영을 멈출 수 없는 건물의 수직 증축에 적용 가능한 모델로 평가할 수 있습니다.
